تحلیل تخصصی ساختار دیوارهای درای‌وال AJV و اجزای تشکیل‌دهنده آن (رانر، استاد، پشم سنگ، پنل گچی و OSB)


درای‌وال‌ها امروزه به عنوان یکی از پرکاربردترین و پیشرفته‌ترین سیستم‌های ساخت‌وساز خشک در جهان شناخته می‌شوند. سیستم‌های درای‌وال AJV با طراحی دقیق، مصالح باکیفیت و مونتاژ مهندسی‌شده، توانسته‌اند جایگزینی ایده‌آل برای دیوارهای سنتی گچی یا آجری باشند.

در این مقاله، ساختار درونی دیوارهای درای‌وال AJV را به‌صورت تخصصی بررسی می‌کنیم و نقش هر جزء را در عملکرد نهایی سیستم تحلیل خواهیم کرد.



---


🔹 مقدمه‌ای بر سیستم درای‌وال AJV


سیستم درای‌وال (Drywall System) یا دیوار خشک، نوعی دیوار غیر باربر است که بدون نیاز به ملات، با استفاده از سازه‌های گالوانیزه و صفحات روکش‌دار گچی یا فیبری ساخته می‌شود.

مزایای اصلی این سیستم عبارت‌اند از:


سرعت بسیار بالای نصب


وزن سبک و کاهش بار مرده سازه


مقاومت در برابر آتش و رطوبت


قابلیت عبور تأسیسات در فضای خالی دیوار


انعطاف بالا در طراحی داخلی



سیستم‌های درای‌وال AJV در سه مدل اصلی طراحی می‌شوند:


1. دیوار جداکننده ساده (Single Frame)



2. دیوار دوبل یا دوجداره (Double Frame)



3. دیوار ترکیبی با عایق حرارتی و صوتی (Acoustic + Thermal Wall)





---


🔹 اجزای اصلی دیوارهای درای‌وال AJV


هر دیوار درای‌وال از پنج بخش اصلی تشکیل می‌شود:


1. رانر (Runner)



2. استاد (Stud)



3. عایق پشم سنگ (Rockwool)



4. پنل گچی یا سیمانی (Gypsum / Cement Board)



5. لایه تقویتی OSB یا MDF در صورت نیاز




در ادامه، عملکرد دقیق هر جزء را به‌صورت فنی بررسی می‌کنیم:



---


🔸 ۱. رانر (Runner)


رانر در واقع شاسی یا فریم پایینی و بالایی دیوار است که استادها روی آن سوار می‌شوند.

ویژگی‌های رانر AJV:


ساخته‌شده از ورق گالوانیزه با ضخامت ۰.۶ میلی‌متر


مقاوم در برابر زنگ‌زدگی و تاب خوردگی


دارای شیارهای مهار لرزش (Anti-Vibration Groove)


نصب با رول‌بولت یا پیچ‌های مخصوص به کف و سقف



رانرها نقش تراز و پایه را در سیستم دارند و دقت نصب آن‌ها تعیین‌کننده‌ی استحکام کل دیوار است.



---


🔸 ۲. استاد (Stud)


استادها پروفیل‌های عمودی هستند که به‌صورت قائم درون رانر قرار می‌گیرند.

کارکرد اصلی: انتقال بار صفحه‌ها و ایجاد ساختار دیوار.


ویژگی فنی استاد AJV:


مقاطع U و C با ضخامت‌های ۰.۵ تا ۱ میلی‌متر


گالوانیزه گرم با مقاومت بالا در برابر زنگ‌زدگی


طراحی پانچ‌دار جهت عبور لوله‌های برق و تأسیسات


نصب در فواصل استاندارد ۴۰ یا ۶۰ سانتی‌متر



ترکیب رانر و استاد در سیستم AJV با استفاده از گیره‌های اتصال ضد لرزش انجام می‌شود تا پایداری سازه در برابر ضربه و زلزله افزایش یابد.



---


🔸 ۳. پشم سنگ (Rockwool Insulation)


پشم سنگ به عنوان عایق صوتی و حرارتی بین استادها نصب می‌شود.

ویژگی‌های عایق پشم سنگ AJV:


دانسیته ۵۰ تا ۸۰ کیلوگرم بر متر مکعب


ضخامت‌های مختلف (۳، ۵ و ۷ سانتی‌متر)


مقاومت حرارتی تا ۷۵۰ درجه سانتی‌گراد


جذب صوتی بالا (NRC بین ۰.۷ تا ۰.۹)



این عایق باعث می‌شود دیوارهای درای‌وال AJV برای فضاهای بیمارستانی، اداری، آموزشی و حتی سینمایی ایده‌آل باشند.



---


🔸 ۴. پنل گچی یا سیمانی (Gypsum / Cement Board)


این لایه سطح نهایی دیوار را تشکیل می‌دهد.

مشخصات فنی پنل‌های AJV:


تولید در ضخامت‌های ۹.۵، ۱۲.۵ و ۱۵ میلی‌متر


نوع گچی (Gypsum Board) برای فضاهای خشک


نوع سبز (Moisture Resistant) برای فضاهای مرطوب مانند سرویس بهداشتی


نوع قرمز (Fire Resistant) برای دیوارهای ضدحریق

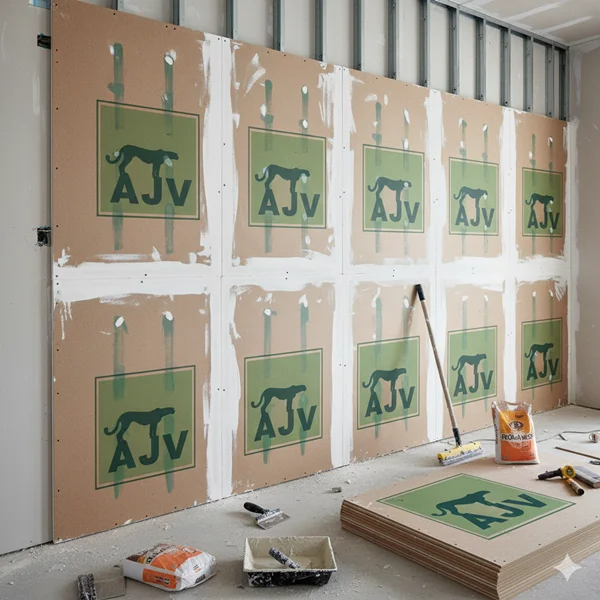

صفحات گچی AJV به‌وسیله پیچ‌های مخصوص به استادها متصل می‌شوند و درزها با نوار درزگیر و بتونه مخصوص پوشانده می‌شوند.



---


🔸 ۵. لایه OSB یا MDF


در پروژه‌هایی که نیاز به استحکام بیشتر یا نصب کابینت و تجهیزات سنگین روی دیوار وجود دارد، بین دو پنل گچی از لایه OSB استفاده می‌شود.


مزایا:


مقاومت خمشی بالا


توزیع یکنواخت نیرو روی استادها


افزایش دوام در برابر ضربه


سطح صاف برای رنگ یا کاغذدیواری




---


🔹 اجرای استاندارد دیوار درای‌وال AJV


مراحل اجرا:


1. تراز کف و سقف و نصب رانرها با رول‌بولت



2. قرار دادن استادها درون رانرها با فاصله ۶۰ سانتی‌متر



3. نصب پشم سنگ بین استادها



4. بستن پنل گچی یک‌طرفه



5. عبور تأسیسات (برق، تلفن، تهویه) از فضای داخلی



6. نصب پنل دوم و درزگیری کامل



7. سمباده‌کاری، بتونه‌کاری و رنگ‌آمیزی نهایی





---


🔹 عملکرد صوتی و حرارتی


نوع دیوارضخامت کلکاهش صوت (dB)مقاومت حرارتی


تک لایه گچی + پشم سنگ۷۵mm۴۵ dBمتوسط

دوبل گچی + پشم سنگ۱۰۰mm۵۵ dBعالی

گچی + OSB + گچی۱۲۰mm۶۰ dBبسیار عالی




---


🔹 مزایای رقابتی سیستم درای‌وال AJV


1. نصب سریع‌تر از دیوار آجری (۵ برابر)



2. وزن کمتر (حدود ۱۱٪ دیوار آجری)



3. قابل ترمیم و تغییر چیدمان بدون تخریب



4. قابل استفاده در دیوارهای آکوستیک و ضدحریق



5. سازگار با سیستم‌های سقف آلومینیومی و آکوستیک AJV




📎 لینک‌های مرتبط:


www.ajvacousticpanel.com


www.ajvalum.com




---


🔹 نتیجه‌گیری


سیستم درای‌وال AJV ترکیبی از دقت مهندسی، مصالح مقاوم و طراحی مدرن است. این سیستم نه‌تنها سرعت اجرا را افزایش می‌دهد، بلکه کیفیت آکوستیک، ایمنی و زیبایی فضا را نیز ارتقا می‌دهد.
